Arti Bridge Pada Power Amplifier

Arti Bridge Pada Power Amplifier adalah menggabungkan 2 channel amplifier untuk mengangkat satu beban secara bersama-sama, yang dikenal dengan Bridged mode amplifier. Lalu apa tujuan, cara dan syarat-syaratnya? mari kita bahas!

Memahami Arti Bridge Mode Amplifier, Cara dan Poin Yang Harus Diperhatikan

Bridge Mode Pengertian

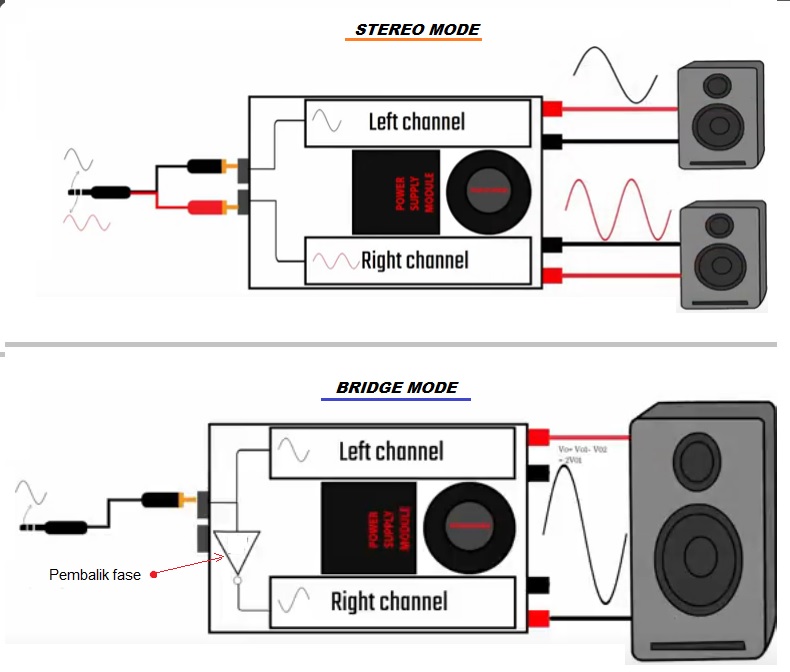

Bridge pada power amplifier merujuk pada mode operasi khusus di mana dua saluran amplifier yang digabungkan untuk menggerakkan satu speaker atau beban tunggal. Mode ini dikenal sebagai mode jembatan (bridged mode) atau mono-bridge mode. Dalam mode ini, kedua saluran amplifier bekerja bersama-sama untuk memberikan daya yang lebih tinggi ke speaker.

Cara Memindahkan Ke Bridged Mode

Proses untuk memindahkan amplifier ke bridge mode dapat bervariasi tergantung pada model dan merek amplifier yang kamu miliki. Namun, secara umum, berikut adalah langkah-langkah umum yang dapat diikuti:

• Langkah pertama yang sebaiknya kamu lakukan adalah merujuk pada manual penggunaan amplifier kamu. Manual ini akan memberikan informasi spesifik tentang cara mengonfigurasi amplifier ke bridge mode.
• Pastikan amplifier dimatikan sebelum melakukan pengaturan apapun. Ini untuk mencegah kerusakan karena konsleting dan arus balik.
• Periksa panel belakang amplifier untuk mencari opsi atau switch/saklar yang disebut “Bridge,” “Bridge Mode,” atau sesuatu yang serupa. Switch atau opsi ini mungkin ditempatkan di dekat terminal speaker atau di bagian lain dari panel belakang.
• Setelah menemukan opsi bridge, ikuti petunjuk pada manual pengguna untuk mengonfigurasikan amplifier ke bridge mode. Ini mungkin melibatkan menggeser switch, menghubungkan kabel, atau menggunakan kontrol lainnya.
• Pastikan bahwa impedansi beban (speaker atau perangkat audio) yang dihubungkan sesuai dengan spesifikasi yang diberikan untuk bridge mode. Beberapa amplifier memerlukan impedansi yang tepat untuk beroperasi dalam mode bridge.
• Setelah mengonfigurasi bridge mode, hidupkan kembali amplifier dan periksa apakah lampu indikator atau tanda lain menunjukkan bahwa amplifier berada dalam mode bridge.
• Sekarang, uji output amplifier untuk memastikan bahwa daya output telah meningkat sesuai dengan mode bridge. Pastikan juga untuk memeriksa kualitas suara dan memonitor suhu amplifier selama penggunaan.

Ingat, langkah-langkah ini bersifat umum, dan detailnya dapat bervariasi tergantung pada merek dan model amplifier yang kamu miliki. Pastikan untuk merujuk pada manual pengguna spesifik amplifiermu untuk petunjuk yang lebih tepat.

Beberapa poin penting tentang bridge pada power amplifier

• Peningkatan Daya Output: Mode bridge menghasilkan daya output yang lebih tinggi daripada ketika menggunakan satu saluran amplifier. Daya output dapat meningkat hingga dua kali lipat, tergantung pada desain dari amplifier.
• Satu Speaker: Mode bridge dirancang untuk menggerakkan satu speaker atau satu beban tunggal. Ini umumnya digunakan ketika ingin memberikan daya yang lebih besar ke satu speaker daripada yang bisa diberikan oleh satu saluran amplifier.
• Konfigurasi : Untuk mengaktifkan mode jembatan, biasanya ada pengaturan khusus pada power amplifier yang harus diikuti. Ini seringkali melibatkan menghubungkan terminal positif dari satu saluran dengan terminal negatif dari saluran lainnya.
• Impedansi : Perhatikan bahwa penggunaan mode jembatan dapat mempengaruhi impedansi efektif. Oleh karena itu, pastikan speaker yang digunakan dan amplifier mendukung bridge. Umumnya impedansi speaker untuk mode bridge tidak boleh dibawah 8 ohm.
• Frekuensi Respon: Beberapa amplifier mungkin memiliki karakteristik frekuensi respons yang berbeda ketika beroperasi dalam mode bridge. Ini perlu diperhatikan terutama jika amplifier dan speaker telah dioptimalkan untuk penggunaan stereo biasa.
• Pentingnya Sinkronisasi Sinyal: Penting untuk memastikan bahwa sinyal yang masuk ke kedua saluran amplifier dijaga agar tetap sinkron. Ketidakseimbangan dalam sinyal dapat menghasilkan distorsi atau kualitas audio rendah. Dalam Bridge mode membutuhkan sinronisasi yang disebut pembalik fase input.

*Bridge mode akan meningkatkan daya keluaran power amplifier menjadi 2 atau 3 kalilipat, tergantung berapa kemampuan power supply dan transistor final dari power amplifier.

Penting untuk memahami manual pengguna dan spesifikasi dari power amplifier yang digunakan sebelum mengaktifkan mode bridge. Ini membantu memastikan bahwa operasi bridge dilakukan dengan benar dan sesuai dengan karakteristik sistem audio yang diinginkan. Kesalahan impedansi atau beberapa kesalahan lain bisa menyebabkan kerusakan pada amplifier dan speaker, oleh karena itu untuk lebih berhati-hati dengan bridge mode.

Beda Bridge Mode dan BTL

Bridge-Tied Load (BTL): adalah mode operasi di mana dua saluran amplifier digabungkan untuk mengendalikan satu beban atau speaker tunggal. Tujuannya adalah meningkatkan daya output.

Bridge Mode pada Amplifier: Bridge mode pada amplifier, atau mode jembatan, juga melibatkan penggabungan dua saluran amplifier. Kedua saluran amplifier bekerja bersama-sama untuk mengendalikan satu speaker atau beban tunggal. Hal ini bertujuan untuk meningkatkan daya output secara signifikan dibandingkan dengan mode stereo konvensional.

Baca juga : Cara Menggunakan Power Ampli BTL dengan baik agar Aman dan Maksimal

Bridge Mode dan BTL mungkin hanya dua istilah yang sama.  Bedanya, BTL lebih merujuk kepada sebuah amplifier yang memang didesain beroperasi dalam konfigurasi bridge. Sedangkan bridge mode adalah sebuah mode operasi dari sebuah amplifier yang memiliki 2 saluran, yang bisa dipilih oleh pengguna antara mode bridge dan mode stereo.

Kesimpulan

Bridge mode pada amplifier adalah konfigurasi di mana dua saluran amplifier digabungkan untuk mengendalikan satu speaker atau beban tunggal. Langkah-langkah umum untuk mengaktifkan bridge mode melibatkan pengecekan manual pengguna, pencarian opsi bridge pada panel belakang amplifier, konfigurasi sesuai petunjuk manual, dan periksa impedansi beban. Penting untuk mematikan amplifier sebelum melakukan pengaturan, memastikan kabel dan impedansi sesuai, dan menguji output setelah konfigurasi. Mode bridge bertujuan meningkatkan daya output dan berguna ketika ingin memberikan daya lebih besar ke satu speaker.
