Cara menggabungkan trafo menjadi satu tidaklah sulit, syaratnya tegangan masing-masing trafo harus disearahkan dulu, bisa menggunakan kiprok atau merangkai dioda sendiri; serta kedua trafo harus memiliki tegangan yang sama. Tujuan untuk menggabungkan 2 trafo menjadi satu khususnya untuk menambah amper, namun juga bisa untuk menambah voltase.
Kenapa tidak menggunakan 1 trafo saja?…. Betul, tapi hal ini tergantung kebutuhan juga …. Kamu merasa perlu menggabungkan 2 trafo apabila merasa sayang melihat trafo yang tidak terpakai, sementara power amplifier kamu membutuhkan ampere yang lebih tinggi lagi.
Terus yang kedua, mungkin kamu ingin meningkatkan voltase yang lebih tinggi buat power kamu, sementara tegangan maksimal trafo yang tersedia kamu rasa masih kurang. Alasan lain, kamu menggabungkan 2 trafo untuk 1power ampli agar trafo tidak panas; lho kok bisa tidak panas?Karena 1 trafo hanya digunakan untuk menghandel sisi tegangan ( – ) dan trafo yang satunya hanya untuk menghadel tegangan (+ ) jika untuk power yang membutuhkan tegangan simetris(CT). Baca juga Menggunakan Power Supply SMPS untuk power amplifier
Tabel konten
Berikut beberapa cara dan skema untuk menggabungkan 2 trafo dengan berbagai tujuan untuk menghidupkan power ampli :
Pilih dari ke-3 cara dibawah ini yang sesuai dengan kebutuhan kamu.
#1. Menggabungkan 2 trafo Untuk menambah Voltase/tegangan
Cara diatas adalah untuk menambah voltase dari trafo, tanpa mengurangi kuat arus/amperenya. Jadi dengan menggunakan 2 trafo yang digabungkan seperti cara diatas, kamu akan memiliki trafo 5 amper dengan tegangan DC output sekitar 60 volt, dengan asumsi kedua trafo kamu adalah 5 ampere CT dan dengan keluaran AC yang digunakan adalah tab yang 25V. Kalau hanya 1 trafo. Apakah bisa ditingkatkan voltasenya?Bisa saja, asal trafo CT. Namun jika 1 trafo yang dinaikkan tegangannya, maka kuat arusnya tidak akan sama jika digunakan secara normal. Namun untuk menaikkan tegangan dengan 1 trafo tidak akan saya bagikan dalam artikel ini, mungkin pada artikel yang lain.
Baca juga :
- Cara Menghitung Kemampuan Trafo Terhadap Watt Power Amplifier
- Power Supply 1 Trafo 2 Kiprok / Bridge, Skema, Kelebihan dan Peruntukannya

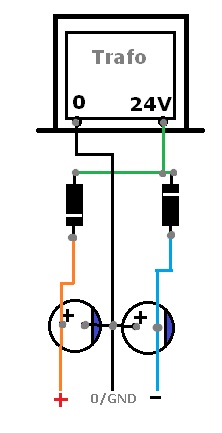

- Cara Membuat Trafo biasa non CT Menjadi CT untuk sirkit simetris
#2. Cara menggabungkan 2 trafo untuk meningkatkan arus/ampere tanpa menambah tegangan
Nah, kalau cara merangkai dalam gambar skema diatas adalah apabila kamu ingin menambah ampere tegangan power kamu dengan 2 trafo yang digabungkan menjadi satu. Kamu bisa menambahkan trafo yang masing-masing berbeda ampere; misalnya kamu memiliki trafo 5 amper dan 10 ampere, maka jika digabung secara pararel seperti gambar diatas maka akan menghasilan tegangan dengan kuat arus sebesar 15 ampere. Ya, rumusnya sederhana. Tapi syaratnya voltase keluarannya masing-masing harus sama. Tapi ditrafo output 25 volt kok keluarnya menjadi 30V? itu karena tegangan AC yang disearahkan menjadi DC akan bertambah.
Bagaimana kalau lebih dari 2 trafo? ya gampang saja, hanya tinggal menambah kiprok dengan cara yang sama, kemudian keluaran kiprok digabungkan ke elco tapi min dan plus jangan sampai kebalik ya?, tapi kalau bisa jangan lebih dari 2 trafo yang digabungkan. Berat soalnya. 😀
Baca juga :
- Cara Merakit Audio Dengan Bass Yang Besar dan Menendang
- √ Cara Membuat Box Speaker Yang Benar Sehingga Hasilnya Bagus
- Perbedaan jenis Transistor Final Power, Jengkolan Sanken, Toshiba, Mjl, NJW, dan TIP
#3. Cara menggabungkan 2 trafo untuk menambah amper (cara 2)
Sebenarnya cara diatas tidak secara langsung akan menambah amper pada tegangan, namun tendangan bass pada speaker akan lebih kuat jika dibandingkan hanya menggunakan 1 trafo.
JIka kamu merangkai 2 trafo seperti cara diatas maka sama saja kamu menggunakan 1 trafo sebesar 5A untuk masing-masing driver+final untuk masing-masing sisi transistor final NPN dan PNP.
Jadi sebenarnya cara merangkai trafo diatas tidak menggabungkan 2 trafo secara pararel dan juga tidak pula dengan cara seri seperti cara pertama,,,, lha terus apa?….
Kedua trafo sebenarnya jadinya akan bekerja sendiri-sendiri, alias tidak dirangkai dengan cara apapun. Syaratnya kamu harus menyediakan 2 trafo yang memiliki kuat arus dan voltase yang sama.
Lalu bagaimana dengan pendapat saya?….
Kalau menurut saya, tanggung apabila kamu menggunakan cara yang ini, saran saya lebih baik pakai cara pertama/yang sebelumnya. Tapi tergantung keperluannya juga sih, dan hal itu sah-sah saja. Sekali lagi kalau menurut saya, cara yang kedua ini hanya buang-buang duit ~ kecuali jika kamu membuat power ampli yang berdaya watt tinggi, yang tujuannya dimaksudkan untuk membagi panas trafo/mengurangi beban jika hanya pakai 1 trafo.
CATATAN :
- TEGANGAN 25 VOLT PADA TRAFO YANG DIGAMBAR HANYALAH ILUSTRASI. ANDA BISA MENAMBAH ATAU MENGURANGI SESUAI DENGAN KEBUTUHAN ANDA.
- KIPROK BISA ANDA LEBIHKAN KAPASITASNYA 2 KALI DARIPADA TRAFO, MISALNYA JIKA MENGGUNAKAN TRAFO 5A, MAKA ANDA BISA MENGGUNAKAN KIPROK 10 AMPER ATAU LEBIH JUGA GAKPAPA. SEMAKIN BESAR AKAN SEMAKIN KUAT, NAMUN SESUAIKAN JUGA KARENA SEMAKIN BESAR HARGANYA TENTU SEMAKIN MAHAL.
Nah demikian cara-cara dan skema merangkai menggabungkan 2 trafo untuk 1 power ampli yang perlu kamu ketahui. Sesuaikan dengan kebutuhan saja, kamu bisa memilih cara 1,2, atau cara 3 seperti yang tampak pada gambar rangkaian diatas.
Maaf bos kalau saya pakai dobel travo 5 amper teganagn 32volt dibuat stereo masing masing kit dipakai toshiba 3set kira2 daya yg dihasilkan brpa watt bos untuk power saya..makasih sebalumnya.
transistor hanya fasilitas, untuk daya yang dihitung P=V.I alias 32 x5 = 160Watt. Secara sederhana sepeti itu, sudh cukup menggambarkan. Jadi transistor final 3 set itu kebanyakan, ya itu tak masalah sih cuma pemborosan duit saja. jadi 1 set saja cukup
Bang bisa nggak trafo bekas carger aki di pakek output – konek ac listrik out + ada sendiri
maaf kurang paham dg pertanyaannya. Charger aki tentunya pakai trafo dengan ouput 13,8 – 14 volt. Jika dipakai sebagai power supply bisa tapi amplifier 12V bukan simetris
Bang kalau pakai dioda jagung yg kode 6a10/6a50 tiap trafonya pakek 4 PCS bisa gak bang
Pakai dioda yang umum sebagai penyearah saja
Om saya mau tanya nih…
Saya bikin amplifier dgn kit dms 095 final sanken
Dgn menggunakan travo ct 5a 2bh..
Tpi knpa ya,,setelah saya coba pakai skema power supply yg ke2 cara penggabungannya travo bisa panas sebelah sedangkan output dari elco belum saya sambungkan ke kit dms095..
Saya pakai 2kiprok 35a 4elco 50v/10000uf..
Sarannya om
Beda trafo bisa beda panas yg dihasilkan , kemungkinan lain tegangan ouput berbeda dan ampere berbeda meskipun terlihat sama. Coba test outputnya ketika digabung dg voltmeter apakah tegangan drop? jika drop cek dioda/kiprok
1. Mas, saya punya trafo bekas ups, inputnya 0 dan 220 volt, outputnya cuma satu 24 volt karna ac tidak tau yg mana 0 atau 24 volt, bisa nggak dibuat menjadi CT ,untuk rangkaian amplifiyer simetris.
2.saya juga ada trafo bekas receiver parabola .input 220 volt, output ada 3 pasang ac 40 volt, 38 volt dan 30 volt, satu sama yg lain saya ukur dh ohm meter tidak ada hubungan, saya mau rubah menjadi CT ,kira kira bisa nggak ,atau bagaimana cara memanfaatkanya untuk amplifiyer toshiba stres 2 pasang, maaf dan terima kasih
Trafo Output tunggal bisa dijadikan simetris, tapi menjadi tegangan 1/2 gelombang. Berikut contoh rangkaian power supply dari trafo non ct menjadi simetris
om saya pake 2 travo 10 amper CT 32 klo nyontoh sekema nomer 1, itu yang bagus pake 25 vol atau 32 vol?…. 🙏
volt tergantung kebutuhan beban/power amplifier
Om kalau trafo beda merk, ampernya 10A sma 5A sama2 ct 32. Aman g kalau di gabung biar ampernya bertambah….jadi 15A
Harusnya ampere dan tegangan sama
Mau tanya bos klo travo 10a SM 5a mrk sama volt sama 32 apa bisa
Sebaiknya sama arus maupun tegangan
Pake inventer 10amp 42 volt pake cara yg kedua kiprok di rel tapi kiprokx ngk kuat kalo di pake geber”an padahal pake kiprok 50amper tolong pencerahanx
Masalhnya berarti di kiprok , ya tentunya dibesarkan lagi
Kalo pake inventer 10amp 42volt pke cara yang nomer 2 kiprok di rel pake kiprok 50amper.kirok’x kok trus tewas kalo di pakek geber”an? Tolong pencerahanx suhu……
Kurang besar kiproxnya atau abal-abal, kasih pendingin
om saya pake 2 travo 10 amper CT 32 klo nyontoh sekema nomer 1, itu yang bagus pake 25 vol atau 32 vol?…. 🙏
Semua bisa asalkan elco sesuai voltnya, 100uf keatas
om.. saya nanya rangkaian yang nomor satu itu hanya nambah volnya aja atau juga bisa nambah amper 🙏
nambah ampere berarti nambah trafo atau ganti trafo, kalau nambah vol tergantung pin out tegangan skunder yang ada pada trafo
Kalo trafo nya beda merek gimana bang? Bisa nggak
Asal karakternya sama, misalnya 5 amper murni ya sama-sama 5a murninya
Kalau punya saya mass trafo 26v & 21v. Ampernya sih maaf saya ngga tau berapa ampernya hehe soalnya cabutan spiker aktif..
Apa bisa di gabung dengan cara pararel ya..
Jangan beda volt
om jika gabung trafo tapi kiprok nya beda ampere apakah bisa.?
Asal sesuai dengan amper trafo, ya kalau bisa sama
Om mau tanya gabung trafo 5 ampere 32 CT 32 dan 5 ampere 30 CT 30 bisa gak ?
Bisa saja
Om…kl menngabungkan trfo yang nggak ada keterangannya bg mana Om?trafo copotan bekas vcd player
Dilihat pakai AVO meter
Saya punya amplifier pake tafo 10 ampere 45 vac dengan elco 10000uf/80 volt & pake tr final tohiba 5200 dg pasangannya sebanyak 6 set/mono, namun pada volume 50% acesories parametrik, suara speker 15 inch (500 watt) sember, kira2 apa yg kurang ya…mohon pencerahan nya
Cek drivernya, sepertinya daya tidak maksimal seperti yang diharapkan. Jika asumsinya 50% sember itu terjadi karena sudah terjadi cacat crosover, bisa karena tegangan bias yang kurang atau yg lainnya.
Assalamualaikum mau tanya, apakah output 2 buah power supply bisa di gabung?, Jadi maksudnya bukan trafo lagi, tapi udah jadi PSU yang sepaket, tapi di pasang pararel supaya bisa menambah supply arus
Kalau PSU regulator kayaknya jangan, saya blm coba
mau tanya.sanken 500w.mono.trafo 5×2 d 32 32 dengan dioda 6 amp (2)(2). elco 10000.50×2 +4700.50vol.x4. untuk 15in agar sdikit bagus
udah bagus
Apa cara nomer 1 aman di trafo mas,
Masalahnya power ac + sama – kan di gabung thanks
Ini adalah catudaya simetris. Pahami prinsip catudaya simetris
Itu gambar yg 1 prtama kalau pakai 2 trafo 10a bagusnya pakai dioda bridge yg brpa amper ya, trus kalau untuk elco bagus pke yg brp micro?
Saya punya satu trafo dengan banyak pilihan voltase output yaitu 9v 500mA, 12v 1A dan 18v 3A…
Nah amplifier saya membutuhkan tegangan 12v, sedangkan modul player saya butuh 9v.
Pertanyaan saya, apa saya bisa menggunakan pilihan output (9v dan 12v) pada trafo trsbt secara bersamaan?
Jadi tidak perlu membeli satu trafo lagi untuk modul player/ampli.
Bisa. Tapi menurut saya lebih praktis pakai IC 7912 untuk menurunkan tegangan 12V sebelum ke player. Sedangkan tegangan 12V sekaligus untuk power amplifiernya.
Gan semisal tanpa ditambahkan elko bisa apa tidak?, Soalnya di amplifier input nya 12v 120 Watt saya kebingungan menentukan power suply nya
Aduh saya bingung ini, kurang paham dg input 12V?
Power supply dari trafo itu butuh elco untuk membersihkan riak-riak tegangan AC, termasuk untuk mengakomodasi tegangan agar tidak drop. Jadi wajib pakai elco, semakin besar watt semakin besar Microfaradnya. Kalau powe 120W, elco 5000uf sudah cukup, tapi jika 10000Uf makin bagus.
Di kit amplifier nya tertera 12v mas, seharusnya kan kan butuh travo 10 ampere nah itu trafo yg 10 ampere 12v gg ada
Tidak bisa, kecuali trafo 10A-nya ada pin 35V dan 47V, karena 47-35=12 maka bisa pakai cara berikut seperti gambar dibawah :
Saya sudah paralel trafo mas cuman gg pakek elco, tapi bassnya tetep kurang
Wah kalau yang ini saya sulit jawabnya, karena bass yg besar itu seperti apa?… Karena trafonya sudah besar, mungkin box speaker dan speakernya yang kurang baik akan membuat bass kurang maksimal. Asesoris juga berpengaruh, termasuk rekaman musiknya. Power amplifier yang kurang maksimal juga bisa mempengaruhi. Banyak faktor. ELCO 5000mf pada out power supply sebenarnya sudah cukup kalau hanya untuk power 120W
Gan maaf bertanya sedikit … Bagaimana kalau saya punya 2 travo 10 amper dan satu kiprok 35a … Bagaimana cara sya menggabungkannya tanpa menambah kiprok … Karna sya memakai pcb yang sudah terpasang satu kiprok 35a
Bisa sih sebenarnya, caranya output dari 2 trafo langsung digabung sebelum masuk power supply, tapi syaratnya tegangan dan ampere harus sama persih.
Tapi jangan, itu berisiko trafo panas bahkan bisa kebakar. jadi sebaiknya bagaimanapun harus pakai 2 kiprox
Gan misalkan ampli out kiri 150 dan kanan 150 digabungkan menjadi 1 apa bisa? Kalau bisa apa butuh rangkaian tambahan? Dan total outnya apa 300?
Ya nggak bisalah. Tapi bisa power stereo di BTL menjadi mono, wattnya bisa menjadi 300. cara BTL power 150 ==> Cara BTL Power 150 OCL
Oke mas trima kasih..
Brati gk apa2 ya yang penting ambilnya tegangan yg sama
Mas saya mau tanya..
Saya punya travo 5a era 2 buah, tapi voltasenya berbeda2.
Yang satu 45volt dan yang satunya 32volt
Jika saya gabung di ambil dari 25volt semua apa gak apa2..
Karena tegangan travo maxsimal berbeda2
Ya. Prinsipnya tegangan harus sama
om saya pake 2 travo 10 amper CT 32 klo nyontoh sekema nomer 1, itu yang bagus pake 25 vol atau 32 vol, dan elcone itu yang paling bagus di rangkai pararel atau seri pararel karena elco yang saya punya elco 10000uf 80vol tapi yang sepasang cuma seharga 60ribuan?…. 🙏
Elco ya dipararel untuk menambah uf, kalau diseri akan menambah Volt tapi uf turun. Sedangkan kalau pakai tegangan AC 25V maka tegangan output bisa menjadi DC 70-80V.. Elconya terlalu pres ufnya, bisa hangat atau panas. Idealnya 100uf untuk tegangan 80V. Tapi kalau elco adanya cuma itu ya terpaksa diseri meskipun uf turun daripada elco panas
om bagusan mana sih antara nambah uf sama nambah vol?…. dan perbedaan yang mencolok antara nambah uf sama nambah vol klo di power amplifier itu apanya?…. 🙏
Nambah uf atau vol tergantung kebutuhan. Jika power supply tegangannya mau dinaiikan ya harus tambah uf, kalau daya amplinya di besarkan ya sebaiknya nambah uf. Semakin besar uf semakin anteng minimalisir drop tegangan jika kena bass besar karena elco sekaligus berfungsi seperti capasitor bank / menyimpan arus
Mas kalo voltasenya antara 2 trafo beda… Resikonya/dampaknya apa yaa??
Trafo yg tegangannya lebih kecil menjadi lebih panas
Klo 5 amper besar digabung sama 10 amper kecil apa hasilnya15 amper besar apa biasa???? Maaf masih belajar
Ya nggak harus 15 ampere, yang jelas ampere bertambah. Tapi asumsi 5A besar itu adalah 5A murni, sedang 10A kecil itu aslinya 5A murni. Kalau asumsi itu betul maka hasilnya hanya 10A
mas,saya mau rakit ampli merek jbl 600 watt tr finalnya kanan 4 kiri 4.pakai trafo brapa amper ya mas??trus main di voltase brapa mas???
Voltase mengikuti PCB saja. jadi intinya power pakai 2 set sanken kanan dan kiri. Trafo minimal 10A murni, dan idealnya 15A. Voltase boleh 32VAC – 42VAC / dari trafo sebelum masuk dioda dan elkco. Hanya saja pastikan elconya minimal 80V kalau pakai 42VAC dan berikan pendingin final yang baik kalau perlu kasih pasta.
Skema menaikan tegangan CTnya gk ngambil dari trafo langsung mas?
Ya seperti yang sudah saya gambarkan skemanya diatas, dan terminal CT trafo memang tak dipakai
kalau 5a kecil + 10a kecil bisa apa tdak??
bisa asal voltase sama
Halow mas, saya buat travo 5a 12v kok gax kuat ya untuk power mobil, klow power mobil bagus”a kasih tegangan berpa ya?
Power mobil itu pakai power supply switching yang membangkitkan tegangan aki 12 menjadi simetris, yang didesain untuk dikasih strum aki yang amperenya besar. jadi kalau trafo biasa ampernya kurang besar, karena rata-rata aki mobil keluarga pakai aki sekitar 45 ampere.
klo 3 trafo 10a boleh nggk digabung menjadi satu biar nambah voltase
gmna iya gan sekemanya
dan klo untuk nambah ampere gmna skmanya gan trima kasih
Waduh, ane nggak pernah pakai lebih dari 2 trafo. Bisa saja sih sebenernya, sekarang pertayaan saya menambah voltasenya hingga berapa volt? dan tujuanya untuk supply simetris apa tunggal?
Kalau menambah amper, hanya menambahkan 1 unit kiprok/dioda bridge(asumsi sudah ada rangkaian yg pakai 2 trafo), outputnya tinggal digabunkan saja sama yang lain ke elco
Halo mas, di contoh diatas tiap trafo di kasih kiprok dulu baru digabung. Kalau Voltase dari 2 trafo digabung dulu baru di kasih kiprok yang amperenya 2xlipat dr trafonya bisakah?
Bisa asal kamu bisa pastikan jika voltase keluaran 2 trafo sama persis, tapi alangkah baiknya setelah kiprok
kalau 5@ CT 45 saya gabungkan 10@ CT 32 bisa gak
volt harus sama, ampere kalau bisa juga sama…
Mas kok gambar 2 dan 3 nya sama
Betul mas, terimakasih atas koreksinya. Saya memang lupa memasang gambar yang sudah saya persiapkan tadinya….
Sekarang sudah saya ganti dengan gambar yang benar…. sekali lagi terimakasih
Mw nanya mas… klo buat power 400watt butuh tegangan minimal 42v.. di gabungin 2 trafo ct 3ampere 21v untuk dpt 42v bisa gak mas.. karena pengalaman saya power 400watt pake ct 3ampere 32v trafonya jd panas..
400 watt itu berapa sanken?…. PCB stereo kiri kanan, jadi 4 sanken. Intinya permono 200 watt maksimal.
Panas itu artinya trafo kurang besar, tapi itu normal aja karena powrnya cukup besar,,,, trafo 3 amper biasanya cocok untuk power 60 watt kebawah..
Kalau 3 amper sebanyak 2 buah dipararel, pakailah cara tambah ampere yang pertama, trafo memang tetep panas tapi maksimal . Kalau mau agak dingin pakai cara yang kedua – tapi suaranya nggak bisa maksimal.
Menurut saya: pakai trafo 5 amper murni utuh jika ingin lebih dingin
mas lha skema bagian input 220 itu sambung seri apa paralel jga mas .
Kalau input dari jala2 tentu saja dipararel lah Mas,,,, hehe
Mas saya mau tnya sya mau mrakit power splai untuk ampli 600 wat, dngan mmparalel 2 trafo 5 amper mnjdi 10 amper, tpi sya hnya pnya elko 50v 10000uf, output dri trafo 24 apa 30v y mas ?
30v juga bisa
Boleh nanya gan… apa boleh trafo 5 ampere kecil dengan trafo 5 amper besar jika di gabungkan? Biar jd 10 ampere? Apakah posisi volttase nya harus sama juga?
Bisa saja asalkan tegangannya sama
Bisa digabung asal tegangan sama. tapi tidak bisa menjadi 10 A, soalnya trafo 5A kecil tidak setara dg 5 amper murni, mungkin hanya 3 amper
Kalau pake trafo 15A diodanya harus dan elkonya berapa amper
trafo 15 a, dioda kasih saja 30 amper- 60 amp. Elco semakin besar UF nya semakin baik, atau kasih saja minimal 4x 10.000uf simetris jika powernya sudah sekitar 500watt
30 amp cukup
Mas tolong kirimi skema penggabungan travo 10 Amper biar jd20 Amper dr arus listrik 220
artikel mengenai komponen elektronika berkaitan dengan amplifier cukup menarik. Saya juga mempunyai tulisan yang sejenis mengenai ilmu elektronika hanya untuk sharing saja, kunjungi di www.elektronika.gunadarma.ac.id
Mas tolong kirim skema untuk merakit ampli 1000 watt travo 10A beserta bahan2nya mas
