Cara merakit Amplifier plus microphone, echo dan subwoofer jaman sekarang sudah cukup instan, karena modul berbagai rangkaian mudah kita dapatkan ditoko elektronika. Dengan demikian, walaupun kamu tidak begitu ahli dalam dunai elektronik, saya yakin kamu bisa membuat amplifier DIY ini. Apa sih untungnya merakit sendiri?…. Tujuan utamanya adalah membangun kreatifitas, dimana yang bisa meningkatkan taraf hidup. Lalu, dengan merakit sendiri amplifier, maka kamu tak perlu lagi membeli ampli buatan pabrik yang harganya cukup mahal. Keuntungan lainnya adalah, ampli rakitan lebih mudah diperbaiki jika ada kerusakan, atau lebih mudah dimodifikasi sesuka hati. Bagaimana mengenai kualitas audionya?….. tergantung bagaimana cara kita merakit dan memilih modul yang bagus, maka sound amplifier rakitan bahkan bisa lebih bagus dari buatan toko dengan biaya pembuatan/pembelian yang setara.
Tabel konten
Berikut Cara mudah dalam Merakit Stereo Amplifier yang mendukung Microphone dan Filter Subwoofer plus radio FM USB
Gambar rangkaian modul amplifier :
Catatan:
- Ujung kabel dalam rangkaian yang bertandakan A dan B, adalah pilihan jika ingin menambahkan modul/rangkaian radio FM dan USB.
- GND adalah ground yang terhubung dengan jalur GND pada semua modul/kit/rangkaian, dan jika box amplifier terbuat dari logam maka GND alangkah baiknya dibaut ke body box untuk meredam dengungan akibat frekwesni liar.
- Posisikan trafo sejauh mungkin dari rangkaian untuk mengurangi dengungan.
- Solder ujung resistor yang satunya langsung ke PCB in/out, sementara ujung lai8nnya ke kabel skerem.
- Trafo, pilih tegangan yang cukup serta aman, yaitu 25volt. Namun ketika masih dalam tahap ujicoba, gunakan 18volt dulu dan naikkan nanti jika amplifier memang sudah dipastikan bekerja dengan baik.
- Untuk rangkaian regulator simetris IC 7815 dan 7915, gunakan PCB lubang agar tak mudah koslet, dan posisikan dengan aman. Taua kalau mau beli PCB/kit jadi juga ada.
- Setiap rangkaian perlu dipasang pangkon jika menggunakan box logam, tujuannya meminimalisir koslet.
- Tanyakan dikolom komentar jika ada yang kurang jelas.
Keterangan rangkaian/komponen yang perlu disediakan
Amplifier rakitan terkadang tidak ada colokan microphone karena memang tidak dikasih oleh perakitnya. Dan banyak juga ampli rakitan yang tidak memiliki fitur subwoofer filter; apa gunanya subwoofer filter?…. Ini adalah fitur yang bisanya ada pada speaker aktif buatan pabrik, gunanya untuk menambah suara bas rendah/subwoofer agar audio terdengar lebih mantab. Dengan demikian, amplifier DIY kamu bisa tampil beda, lebih nendang plus bisa berkaraoke ria.. Berikut beberapa komponen/ rangkaian yang perlu kamu sediakan :
Rangkaian Power ampli
Rangkaian power ampli disarankan adalah power OCL 150watt. Kenapa power OCL 150 watt?, selain dayanya yang cukup tinggi, power ini sangat cocok bagi pemula dan sudah teruji kualitas audionya.
Rangkaian tone control
Tone control merupakan rangkaian wajib pada sebuaj amplifier yang berfungsi sebagai pengatur nada, rendah, tinggi dan/ atau nada menengah(midrange). Umumnya tone control membutuhkan catudaya simetris(3 phase – ,GND, +) 15volt, nah kamu beli yang ini saja.
Rangkaian Penguat microphone plus echo
Rangkaian penguat microphone pilih yang sudah dilengkapi dengan pengatur suara (bass/treble), usahakan juga plus echo. Hal ini agar “halo-halonya” terdengar mantab dan perfect kayak amplifier buatan toko.
Rangkaian subwoofer filter
Rangkaian ini kecil, biasanya dimensinya cuma 3x4cm yang pakai transistor type jrc4558. Tapi meskipun kecil, rangkain ini bisa memasok nada sub dengan baik/lebih halus.
Trafo
Trafo beli yang 5Amper besar yang ditambah tegangan ekstra hingga 12V. Kenapa?… 5A besar bisa memberikan arus sebesar 5 amper murni, sehingga tendangan power amplinya bisa maksimal/ mantab, sementara ekstra 12V bisa kita manfaatkan untuk supply penguat microphone dan kipas pendingin jika dibutuhkan. Pilih tegangan trafo CT 18-32Volt.
Terminal speaker
Gunanya untuk memasang kabel ke speaker/salon amplifier, belilah yang bagus. Hal ini agar kabel speaker terkait dengan erat dan tak mudah lepas atau koslet, soalnya kalau kabel koslet atau lepas power ampli bisa rusak.
DPDT push on switch
Gunanya untuk memindah mode dari input VCD ke mode Radio FM/USB. Kamu juga bisa menambahkan modul rangkaian radio FM USB yang banyak tersedia dipasaran.

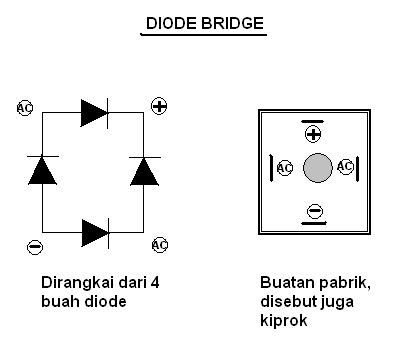

Diode bridge
Diode bridge berguna untuk menyearahkan tegangan AC(arus bolakbolak) dari trafo. Kamu bisa membuat sendiri dengan cara merangkai 4 buah dioda In4002 , atau bisa juga membeli kiprok atau bahasa lain dari diode bridge buatan pabrik. Baca juga : Fungsi / Kegunaan Komponen Elektronika, Transistor, Dioda, Resistor, Trafo, dan Capasitor
Kamu perlu 2 set diode bridge, yaitu untuk tegangan ekstra sebesar 5 amper, dan untuk power ampli belikan diode yang lebih besar misalnya 20 amper.
IC Regulator 7815 dan 7915
IC ini ada dua , yaitu 7815 untuk meregulasi tegangan plus 15v, dan 7915 untuk meregulasi teggangan negatif 15v. Hal ini adalah bagian dari supply simetris tone control yang mengambil dari tegangan power. Dalam rangkaian ini, asumsi saya adalah tone control membutuhkan catudaya 15V(secara umum), sehingga saya menuliskan dalam skema ini 7815 dan 7915. Tujuannya untuk menurunkan catudaya dari power yang lebih besar yaitu 25-32V agar menjadi 15v simetris.
Resistor
Belilah resistor dengan nila 47k/1/2 watt sebanyak 14 biji. Resistor ini dibutuhkan untuk menyesuaikan signal input/output agar tidak saling menggangu setiap rangkaian yang kita gunakan.
Kapasitor milar 104j/400v
Kapasitor milar ini berguna agar ketika amplifier dimatikan tidak menimbulkan suara jedug pada speaker. serta agar switch lebih awet dan tahan lama. Kapasitor dalam hal ini bermanfaat meredam percikan bunga api ketika saklar terputus/terhubung.
ELCO
Elco kamu beli yang untuk power ampli berukuran 10000uF 50V-100V sebanyak 2 buah karena untuk tegangan simetris. Sementara 2 buah elco lagi untuk regulator supply tonecontrol, yaitu masing-masing 470uF 25v.
Kamu masih membutuhkan 1 lagi elco, yaitu untuk supply dari tegangan ekstra trafo sebesar 1000uF/16v-25v.
Apakah gunanya elco?… baca ini
Switch On/off
Tentu saja kamu membutuhkan switch untuk mematikan lampu. Beli switch ini yang dibuat khusus untuk tegangan 220V.
Jek RCA female nempel box
Beli female RCA 2 buah, tentunya ini berguna untuk menghubungkan jalur input dari perangkat luar misalnya DVD, atau line out jika amplifier ingin diumpankan ke Power Amplifer lainnya yang berdaya lebih tinggi tentunya.
Kabel
Tentu saja kabel dibutuhkan, perhatikan kabel dan peruntukannya :

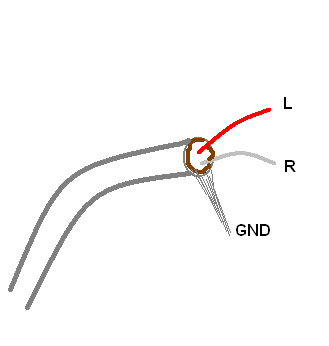

Untuk kabel yang menghubungkan tegangan dari trafo, gunakan kabel besar tunggal. Plih warna Hitam untuk ground/GND, Merah untuk kabel positif, dan kuning untuk kabel arus negatif. Sementara kabel input output, gunakan kabel khusus head/kabel skerm 3 phase:
Box dan speaker
Box amplifier bisa kamu sesuaikan sendiri dengan kebutuhan, serta speaker harus memiliki daya maksimal 150 – 200 watt. Jangan lebih atau kurang, karena akan sangat berpengaruh dengan suara yang dihasilkan. Box speaker juga harus seimbang ukurannya antara kiri dan kanan jika ingin hasilnya stereo yang sempurna.
Demikianlah cara mudah dalam merakit stereo amplifier yang dilengkapi dengan microphone dan subwoofer filter dan radio FM USB untuk memberikan kualitas dan fitur yang terbaik untuk audio rumahan Anda.
Bang mau nnya,kan tone control saya sudah ada jalur mic nya,kalo langsung saya pasang soket mic nya bunyi gak yaa
kalau sdh ada jalur miknya, ya berarti langsung saja gak usah nambahin modul mik. Biasanya kalau sdh ada jalur berarti sudah ada penguatnya … ya biasanya sih. coba dulu aja
Mas mau nanya power saya hanya memiliki line in tidak memiliki line output.
Bagai mana saya membuat line output female rca di piwer saya agar bisa menggabungkan dengan ampli lain nya.
Tolong mas dari jalur manakah saya mengambil nya utk membuat jack female rca nya mas. Makasi sebelum nya .
Hady dari medan.
Line output itu bisa diambil dari output tone control atau sebelum ke power/input power. Bisa juga dari input tone control tergantung keinginan
Kalau pakai galaxy ic/active loudness/turbo bass jalurx taruh dmn?..
Sebelum tone control
bang, masalah tone kontrol dengung itu apanya y yang salah…
Biasanya masalah tegangan yang kurang bersih, kabel kurang baik, terlalu dekat trafo, ground kurang baik(coba body potensio disambungkan/solder ke ground)
Om,preamp itu apa om.trima kasih.salam silaturrahmi DARI jombang jatim.
Preamp penguatan awal, sebelum masuk ke penguatan berikutnya. Sederhananya demikian 😀
Ada preamp mic, preamp gitar, preamp head itu ada sebelum amplifier.
Bang input pre amp mic kemana ya?
Input preamp mic ya ke microphone lah 😀
Bang mau nanya lagi.
Pnymbungannya udah aku samain. Cuma utk preamp nya kok ttep kecil ya suaranya?
Preampnya aku pake yg 1 tr trus pake mic yamaha type ym73s.
Mhon bantuannya bang!
Sudah saya jawab ya diatas? :p Thx
dikasik resistor 4.7K apa yg 47K ta lur,, trus bedanya di bunyi gmn lur..(mksih sblumnya)
47K. Tujuannya bukan untuk membuat bunyi beda, tapi supaya signal in/out seimbang
Apa bisa di ganti nilainya gan .atau wajib 47k saja ?
Boleh saja bereksperimen dg berbagai nilai resistor untuk mencari suara terbaik
Mksud saya, saya punya tone control itu tegangannya bukan simetris hanya + dan -/gnd
Yang tegangan (-) tak perlu dipakai, cukup (+) dan (GND) saja
Bang kok mic ku suaranya kecil bgt ya?
Pdhl jalur udah aku samain. Cman preamp nya aku pake yg 1 tr aja sama micnya pake ymaha ym73s bang.
Trus aku browsing type micnya ktnya tyoe dynamic trus suruh nglepas R10k tp ttep aja kecil suaranya.
Mhon pncerhannya!
Apa perlu saya gnti preamp atau ada cra lain?
Gini bang, preamp miknya seharusnya pakai yg lengkap ada tone controlnya yg biasa dipakai channel mixer itu, soalnya signalnya kalah sama tone control utk player musik kalau hanya pakai pre-amp mic 1 tingkat saja.
Atau bisa pakai solusi kedua, output pre-amp miknya yang dari tahanan 47k itu diputus, lalu digabung aja ke jalur inputnya tone control audio/musik. Tapi nanti bass treblenya akan menjadi satu sama musik.
Bang di situkan tone controlnya pake tegangan simetris. Jadi saya buatkan power sndiri gk perlu pake regulator 7815 dn 7915 itu bisakan?
Bisa saja, tapi biasanya tegangan kurang bersih dan satbil sehingga rentan ada dengungan
Chanel youtube tutorialnya mana kak supri
Blm bikin
gan ane punya head unit tp gak ada audio autnya, cuman ada tulisan input ama speaker doang. solusinya gimana gan, rencana ane mau tambahin power buat ngangkat subwofer
Ya perlu dimodifikasi alias dikasih sendiri hehe
Salam kenal ,mau nanya.untuk kit mic echo yang bagus mrek spa? aku masang merk dtk 1 mic .arus sudah benar tapi elco 100/..jebol
elco bisa jebol karena kelebihan voltase atau kebalik polaritasnya. Kalau merk rakitan echo, mana yg bagus saya kurang paham
A B itu masuk apa mas input apa output? Kalau di sambungin lewat usb?
Ya inputlah, masak output 😀
Tuh dari ouputnya radio/USB plyaer di sambung kesitu…. nanti kalau mau memutar DVD ya tinggal pencet aja tombolnya
Itu jalur rca line out ke jalur mana yh..?
line out = jalur keluar. Jika ingin menambahkan ke power amplifier lain
Maksudnya tegangan extra itu gmn gan, apakah pakai lagi travo atau di satukan ke trvo 5 amper?
Biasanya trafo 5 ampere keatas buatan pabrikan ada ekstra tegangan 1 ampere. Kalau tidak ada ekstra tegangan, bisa tambah satu trafo lagi untuk asesorisnya seperti radio, tc atau subwoofer filter/low pass filter nya. Atau bisa juga mengambil tegangan utama, tapi diturunkan dulu menjadi 15 volt(asumsi butuh supply 15volt) dengan resistor 100 ohm dan IC 7915+7915 jika simetris, jika nonsimetris cukup 1 ic 7815
