Mini Scoop adalah salah satu box andalan dan paling digemari oleh para profesional audio sound system seluruh dunia. Hal ini karena desain boks miniscoop mampu memberikan tendangan bass yang maksimal, empuk dan tebal. Sebenarnya sih ukuran boks miniscoop yang ideal adalah 18 inch keatas , dan umumnya digunakan untuk keperluan sound system lapangan karena jarak jangkauannya yang cukup jauh dari lokasi. Tapi menurut saya, meskipun pada walnya didesain untuk keperluan outdoor, miniscoop boleh juga untuk ruangan. Nah kalau untuk ruangan, ukuran 18″ atau 15″ saya kira terlalu besar dan bisa merontokkan atap dan kaca jendela. Maka disini saya mendesain khusus untuk boks miniscoop ukuran 12″ untuk ruangan dan boleh juga luar ruangan.
Sekedar diketahui, miniscoop adalah desain bass refleks atau khusus untuk sub-bass – yang merupakan pesaing berat dari box speaker planar yang sudah saya posting sebelumnya. Dengan demikian, jika kamu memilih miniscoop, artinya kamu memiliki amplifier lengkap dengan crosover aktif dan memiliki channel untuk mid-high dan box speakernya juga jika ingin bass yang maksimal dan suara mid-hi yang lebih detail. Rekomendasi saya, untuk mid highnya kamu bisa mempergunakan 2 buah speaker 6″ dan 1 tweeter. Saya jamin, meskipun cuma mini scoop 12″ sebagai sub-bass nya pasti akan menggelegar diruangan kamu. 🙂
Bisa juga hanya dirangkai seri dengan speaker mid-hi dengan tambahan crossover pasif, namun harap hati-hati untuk menyesuaikan dengan kemampuan amplifiernya. Untuk box mid-hi, bisa pakai 2-way speakers Skema dan Ukuran Box Speaker 10 Inch 2-way + 1 Tweeter Rumahan
Tabel konten
Berikut Gambar Desain Sub-Bass Mini-Scoop 12 inch Lengkap dan Akurat untuk Keperluan Ruangan.
TIPS: Baca alat-alat yang dibutuhklan serta finishingnya disini

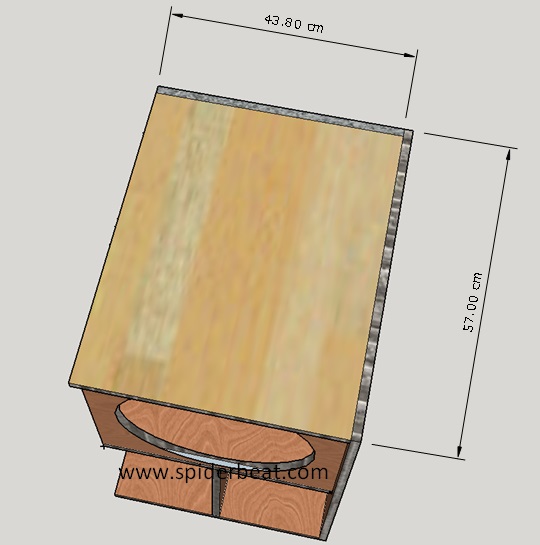

Desain 1: Tampak Atas
Ukuran awal, yaitu tutup samping dan tutup belakang potong terlebih dahulu, yang lainnya menyusul. Nilai dibelakang koma tetap diperhatikan.

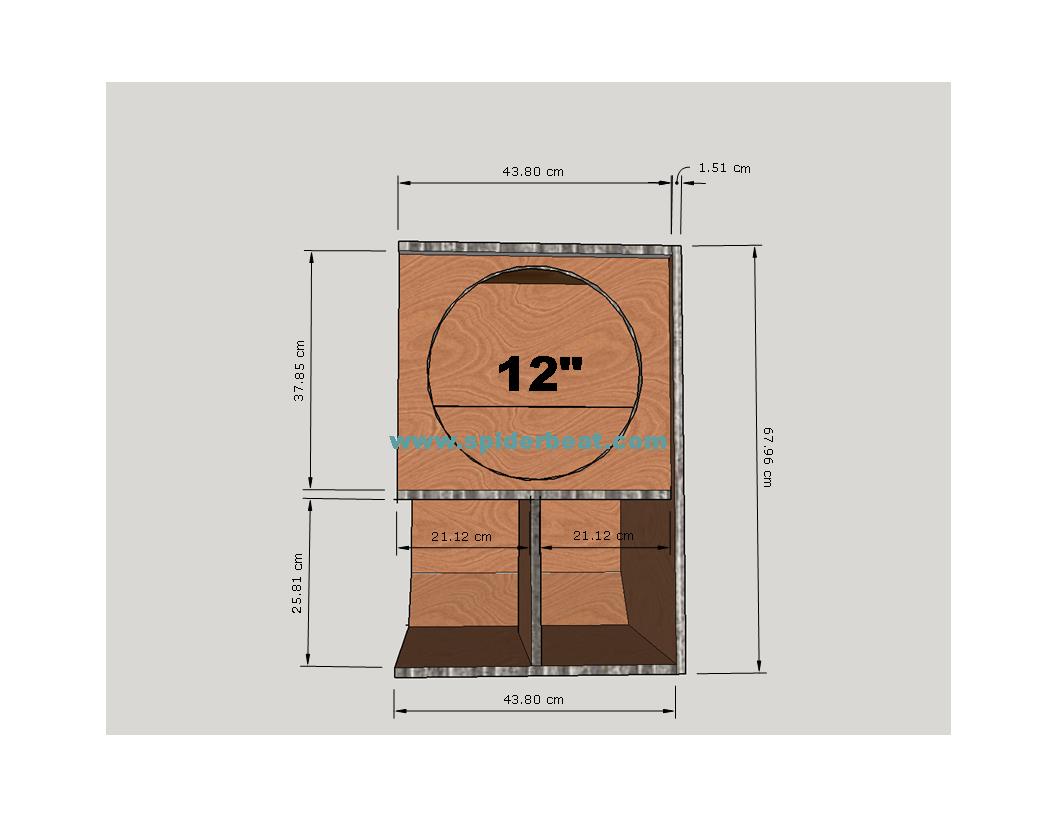

Desain2 : Tampak Depan
Pemotongan awal, melanjutkan gambar yang pertama. Ketebalan triplek diketahui sekitar 1,5cm.

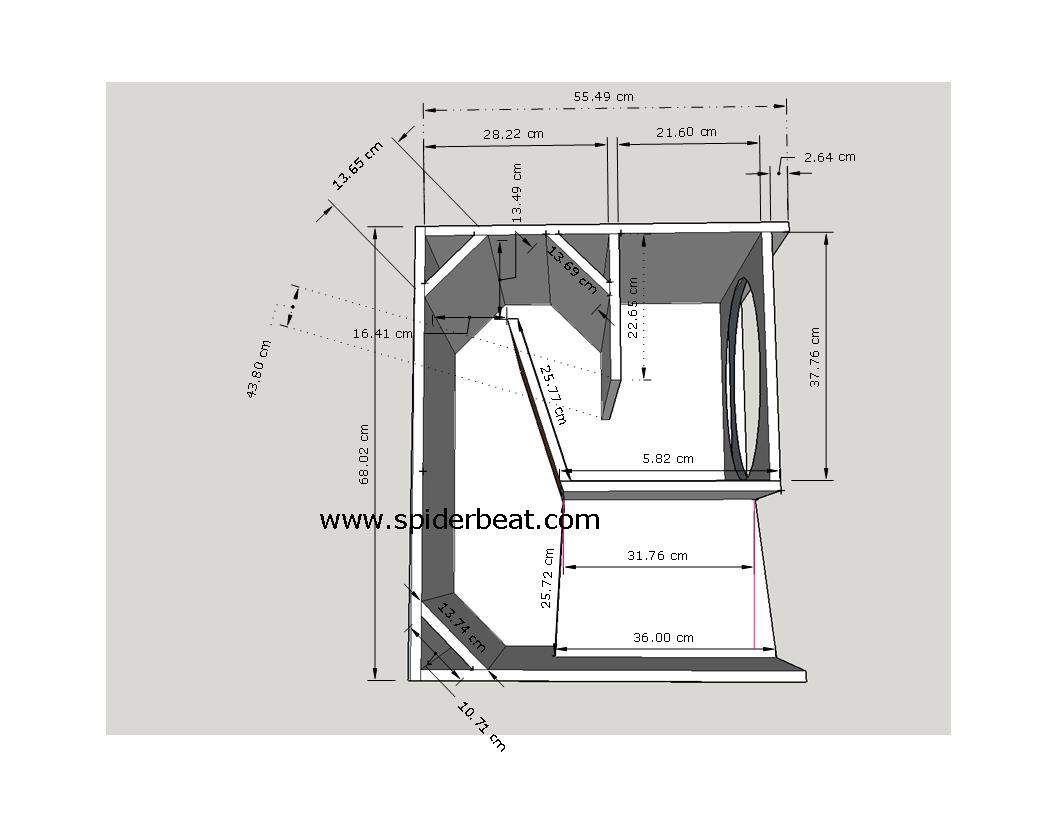

Desain 3: Tampak Samping
Yang berwarna biru dipojok-pojok, kamu juga bisa langsung menggunakan sudut/atau kemiringan sebanyak 45°. Tidak dikasih juga tak apa-apa, tapi sebaiknya dikasih supaya suaranya bisa lolos dengan baik.
Desain 4: Tampak Samping 2
Perhatikan dengan seksama detail ukuran berikut, untuk melengkapai keterangan ukuran gambar desain sebelumnya.
Desain 5: Mini Scoop 12 Inch Siap Konser di ruang tamu
Siapa yang tidak demen dan jatuh cinta sama mini scoop kalau sudah jadi begini, cantik bukan?… 🙂
Saran saya, kamu bisa membuat lebih dari satu jika untuk lapangan, jadi meskipun hanya 12 inch, hasilnya masih akan terdengar cukup menggelegar. Tapi jangan deh, kalau untuk lapangan sekalian miniscoop ukuran 18 inch aja yah 😀
Atau pengen desain asli mini scoop rumah keong? Lihat yang ini juga boleh ==> Desain dan Ukuran Boks Mini Scoop 15″ model Rumah Keong Untuk Lapangan
Demikian Gambar Desain dan Ukuran Boks Mini Scoop 12 inch yang kamu cari-cari untuk keperluan gedung atau dalam ruangan. Perhatikan dengan teliti supaya hasilnya halus dan presisi. Untuk pengecatan, bisa menggunakan cat tekstur supaya lebih praktis.
Mas minta saran dong, 12 inch + 2x 8 inch plus tweeter buat middle, penyambungan speaker gimana?, berapa watt masing2? Power mono apa stereo?
jika ada 12 inch + 2×8 inch buat midrange dan tweeter,
cara 1: pakai crossover 3-way. Yang 12″ bertugas sebagai woofer , yang 8″ sebagai mid dan tweeter sebagai hi. yang 8″ sebaiknya dipakai 1 saja.
cara 2 : 12″ dan 2×8″ dirangkai kombinasi seri dan pararel untuk menemukan impedansi yang pas sesuai dengan impedansi masing-masing speaker, lalu tweeternya di tambahkan kapasitor nonpolar 4,5uf/200V atau lebih. harus baca artikel ini : Cara Menyambung Banyak Speaker yang Benar pada Audio Sound System
Kalau main 2ohm mantep gk bang
Mas, aku punya speaker 12″ double coil ADS Challenger 3 magnet 1200 watt, trus amplifier monoblock 50000 watt, trus ukuran boxnya P: 64 cm, L:50 cm, T: 50 cm, dengan Volume 162,5 L, apakah suara bassnya masih bagus nendangnya…???
monoblock sebesar 50.000Watt? ya terbakar speakernya. Powernya jangan lebih dari speakernya yang 1200W . Buat apa dulu, mobil, ruangan atau lapangan. Jika lapangan 15inch keatas untuk bass/woofer.
pak recomendasikan box ini cocok speaker merek apa ya ?? dan berpa whatt
Speaker jenis woofer, 300W
Kalau untuk mobil sedan bisa gak dikasih ukurannya bos maubpakek 2 sab jbl gt 5 terus main brpa om ya
Main di berapa ohm tergantung kemampuan power dan akinya . Semakin kecil Ohm speakernya, maka semakin besar daya keluaran dan semakin menguras aki
Gan, Luar biasa artikel ini. Saya usul kalau setiap posting ukuran bos, sekalian bikinkan layout pemotongan dalam satu lembar triplek yang laping efisien. terimakasih
Masukan yg bagus. Terimakasih atas perhatian dan sarannya .
Arahannya terkait pemasangan audi mobil
Audio Mobil maksudnya
Sedikit testimoni
Saya bikin box mini scoop ini dengan ukuran yang sama persis
Menggunakan multiplek 15mm 1 lembar
speaker ACR Fab 500W 8 ohm
Hasil suara Sub low mid bagus, hanya saja suara sub seperti mundur/ ke samping
Mungkin perlu modifikasi lagi, entah lubang angin bawah di perkecil atau sekatnya yg agak di persempit dan sebagainya
Kalau di pakai di ruangan 1 box saja sudah bisa menggetarkan kaca dll
Silakan bereksperimen. Karena presepsi bisa berbeda beda, maka carilah hasil terbaik dengan merubah volume maupun sekat-sekat.
BAHANNYA HABIS BERAPA LEMBAR KALAU SATU BOX MAS ,TERIMA KASIH SEMOGA SEHAT SELALU
12 inch 1 lembar
Saya bikin box sesuai ukuran,pake multiplex 18mm hasil dalam ruangan sangat empuk bassnya dan terdengar jauh keluar rumah meskipun didalam ruangan tidak kenceng2amat,,pake speaker legacy mode 4ohm,,memang benar kalo didengar dari dekat suara bass agak menyamping,tp saya puas,,,sukses selau
Alhamdulillah, sukses selalu. Salam Glerr!
Bang angka 43.80cm itu maksudnya 43 koma 80 mm atau 8 mm ya???
8mm, atau 44cm kurang 2mm. Sebenarnya tak seakurat itu, soalnya menggunakan software. Bisa saja dibulatkan menjadi 44cm
Siap trimakasih pnjelasan nya
Mas kalau speker acr pro berdaya 500watt itu cocok ngak buT mini scoop?
Cocok saja
Hello
sorry for the google translator
I’m italian
beautiful project
but is it just a project? … was it built seriously?
what speakers do you recommend for good bass?
I would like to build this project …
are these fine?
Fane Sovereign 12-300
Size: 12 ”
Rated power: 300 W
Impedance: 8 Ohms
Frequency range: 45 Hz – 4500 Hz
thank you
Halo
maaf untuk penerjemah google
aku orang Italia
proyek yang indah
tetapi apakah itu hanya sebuah proyek? … apakah itu dibangun dengan serius?
speaker apa yang Anda rekomendasikan untuk bass yang bagus?
Saya ingin membangun proyek ini …
apakah ini baik-baik saja?
Fane Sovereign 12-300
Ukuran: 12 ”
Nilai kekuatan: 300 W
Impedansi: 8 Ohm
Rentang frekuensi: 45 Hz – 4500 Hz
Terima kasih
I recommend a loudspeaker specifically for the subwoofer, of course. 12″ 300W 8Ohm? Yes, thats Good
Berapa watt dan impendansi speakernya bg,trus pakai power berapa watt,
Kalau untuk 2 buah box ini butuh berapa lembar tripleknya bg
Impedansi speaker tidak ada hubungannya dengan box speaker, tetapi terkait dg kemampuan power amplifiernya. Perkiraan
1,5 lembar triplek, soalnya miniscoop memang boros triplek.
maaf bang,,,lbh bgusan yg mana hardboard atau triplek untuk box speaker?trma kasih.
Triplek yg terbaik, tapi yang meranti/kualitas bagus
